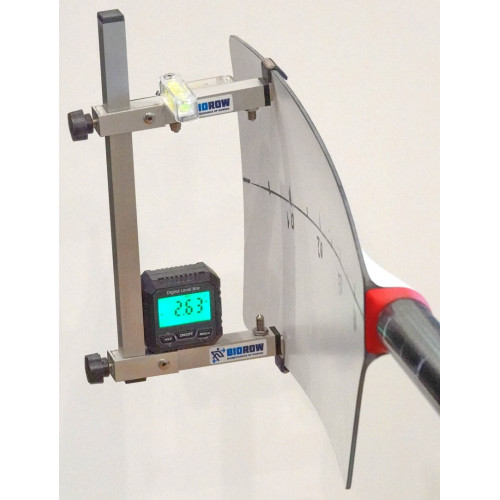

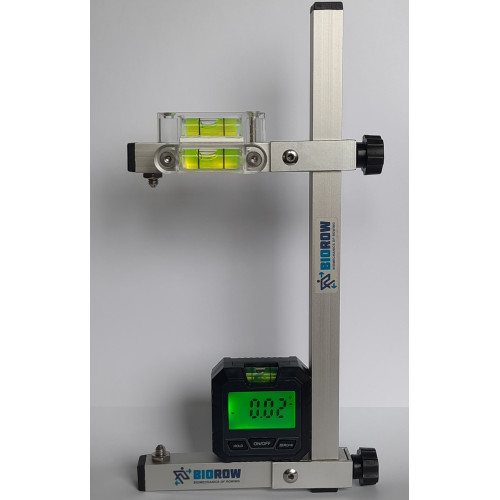

Данный прибор BioRow PitchMeter (питч-митер) предназначен для точной настройки углов оси уключины по продольной и латеральной (поперечной) осям, которые определяют накрытие лопасти весла от захвата до конца проводки. Прибор состоит из основания 1 с закрепленной на ней вертикальной стойкой 2, по которой может перемещаться ползун 3. На ползуне имеется пузырьковый уровень 4 для грубой настройки уключины (половина пузырька – примерно 1о). Для точной настройки, используется электронный угломер 5, который крепится на основание 1 с помощью прижима 6. На основании 1 и ползуне 3 имеются конические стопорные винты 7 для установки прибора на ось уключины.

Порядок работы с прибором BioRow PitchMeter

1. Установите и зафиксируйте лодку в точно горизонтальное положение по продольной (с носа на корму) и латеральной (между бортами) осям. Точность установки лодки очень важна для точной настройки накрытия уключины и лопасти весла.
2. Закрепите электронный угломер на приборе и обнулите его, для чего установите угломер горизонтально по латеральной оси (для этого можно использовать пузырьковый уровень) и коротко нажмите левую-верхнюю кнопку "On/Off-Ref".
3. Установите прибор на ось уключины, для чего вставьте нижний конический винт в центровочное отверстие на нижней гайке, опустите ползун и вставьте верхний винт в отверстие на верхней гайке. Убедитесь, что прибор не имеет люфта относительно оси уключины и, придерживая ползун в упоре, затяните барашек на нем. Прибор должен свободно вращаться на оси без люфта.
4. Вращая прибор на оси уключины определите ее углы по продольной и латеральной осям. Рекомендованные углы в парной гребле: 0о продольно, 1.5-2о наружу поперечно; в распашной гребле, обычно устанавливаются нулевые углы в обеих плоскостях (строго вертикальное положение оси уключины). Если эти углы отличаются от желаемых, нужно изменить настройку оси уключины.
5. Способ настройки зависит от конструкции крепления уключины к отводу. Наиболее распространенная в настоящее время система со сферической чашкой на отводе и С-образным кронштейном уключины настраивается следующим образом:
6. Ослабляется фиксирующий винт 8 на кронштейне и он сдвигается по прорези вверх-вниз, и/или поворачивается вокруг оси винта. Поскольку винт направлен под углом к осям лодки, любое движение кронштейна меняет углы оси уключины как в продольной, так и в латеральной плоскостях, и обычно требуется несколько итераций сдвига-поворота для точной настройки. Рекомендуется следующая последовательность:
7. Слегка затяните винт 8 и поверните кронштейн и установите требуемый латеральный угол. Поверните прибор в продольную плоскость и измерьте угол оси в этом направлении. Если он отличается от требуемого, ослабьте винт 8 и сдвиньте кронштейн по прорези до требуемого угла, стараясь сохранять уже установленный лателальный угол. Затяните винт 8, снова проверьте углы в двух плоскостях и, если они отличаются от требуемых, повторите действия выше.

Немного теории

Эффективная работа лопасти во воде определяется углом ее накрытия на протяжении проводки, который зависит от суммы трех компонентов:

1. Накрытие лопасти относительно рабочей площадки манжеты весла обычно устанавливается производителем (стандарт 0о) и не может быть изменено гребцом или тренером.
2. Угол накрытия корпуса уключины относительно ее оси можно менять, используя различные пластиковые вставки, поставляемые вместе у уключиной. Этот угол остается постоянным на протяжении всей проводки, и обычно устанавливается в 4о.
3. Углы оси уключины относительно лодки меняют накрытие лопасти на протяжении проводки и делают его переменным. Действуют следующие закономерности:

• Латеральное (поперечное) накрытие оси уключины дает однонаправленное изменение накрытия на проводке, что полезно для поддержания постоянной глубины лопасти при изменении направления вектора тяги, вызванном сменой геометрии тела гребца.

Например, при установленном вставками накрытии уключины 4о и рекомендованном латеральном накрытии ее оси 2о наружу, накрытие лопасти будет около 6о в захвате, 4о при перпендикулярном положении весла в середине проводки, и 2,5о в конце. Такая настройка поможет удерживать лопасть от чрезмерного погружения после захвата, когда вектор тяги направлен под углом вверх от рукоятки к плечу через прямые руки, и предотвратит преждевременно сплывание лопасти в конце, когда вектор тяги почти горизонтален от рукоятки к согнутому локтю вдоль предплечья.

• Продольное (от носа к корме) накрытие оси уключины делает кривую накрытия лопасти выпуклой или вогнутой на протяжении проводки. Например, если установить ось на 2о на корму при вставках уключины 4о, то накрытие лопасти после захвата будет около 4.5о, в середине проводки 6о, а перед концом 5о. В результате, лопасть будет "прыгать" в воде на протяжении проводки, и поэтому рекомендуется устанавливать продольное накрытие оси уключины точно в 0о, чтобы оно никак не влияло на накрытие лопасти.

©2022 Валерий Клешнев
