Измерение накрытия лопасти

Знаете ли Вы что Угол накрытия весла увеличивается от внешнего края лопасти к древку? Поэтому важно проводить измерения в одной и той же точке и при одинаковой высоте лопасти относительно лодки.

Многие гребцы и тренеры до сих пор предпочитают измерять накрытие непосредственно на лопасти. Для этого они выравнивают лодку по горизонтали, фиксируют весло в уключине, подвешивают груз на нити к верхнему краю лопасти, и измеряют расстояние от нити до нижнего края лопасти. Затем накрытие лопасти вычисляется с помощью специальных таблиц, основанных на этом расстоянии и ширине лопасти.

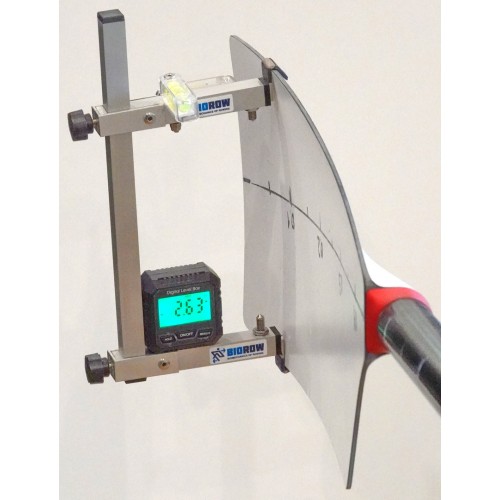

Чтобы сделать этот процесс более эффективным и точным, мы усовершенствовали наш BioRow Питч-митер: теперь его можно установить непосредственно на лопасть и измерять угол её наклона в градусах. Основная функция измерения наклона оси уключины также осталась доступной, что позволяет быстро переключаться между двумя типами измерений без изменений в приборе, что очень понравилось нашим пользователям.

Однако, наклон лопасти зависит от точки, поскольку кромки лопасти не параллельны. Кроме того, накрытие лопасти изменяется в зависимости от угла наклона древка весла относительно горизонта: при поднятии или опускании лопасти относительно лодки, ее накрытие меняется. Это порождает два ключевых вопроса:

1. В какой точке лопасти следует измерять ее накрытие?

2. На какой высоте должна находиться лопасть, чтобы точно отражать ее рабочее накрытие в процессе гребли?

Чтобы ответить на эти вопросы, мы исследовали накрытие у четырёх типов парных вёсел: Concept2 Smooth, Fat2, Comp и Wintech RDS. Накрытие лопасти при гребле по воде состоит из двух компонентов:

1. Накрытие уключины – угол между её опорной поверхностью и вертикалью.

2. Накрытие весла – угол между опорной поверхностью манжеты и лопастью.

Так как первый компонент не зависит от типа лопасти, мы измеряли только второй – накрытие весла – в четырёх точках вдоль лопасти, начиная от внешнего края (0 см) с шагом 10 см в сторону древка. Измерения проводились при трёх различных углах наклона древка:

1. 0° – горизонтальное положение древка,

2. 10° вниз – центр лопасти находится на уровне воды (0° в биомеханике), а внешний край – вертикален.

3. 20° вниз – самое глубокое погружение лопасти в воду, примерно на одну её ширину от верхнего края до поверхности.

Полученные данные показывают значительную вариативность накрытия весла в зависимости от двух вышеперечисленных факторов. Производители вёсел утверждают, что выставляют нулевое накрытие весла, однако это справедливо только для определённой точки на лопасти и при конкретном способе измерения. Например:

· Для вёсел Concept2 Smooth и Fat2, накрытие равно нулю на расстоянии 10 см от конца лопасти, если измерение проводится перпендикулярно древку.

· Для Comp и Wintech RDS нулевое накрытие наблюдается у самого края лопасти, также при перпендикулярном измерении.

Практические выводы:

1. Точка на расстоянии 20 см от внешнего края лопасти (15 см для Comp) даёт наиболее стабильные показания накрытия при различных высотах лопасти.

2. Среднее накрытие увеличивается примерно на 0,7°, если изменить угол весла с 10° до 20°, т.е. при более глубоком погружении лопасти. Это увеличение меньше для Fat2 (0,4°) и больше для Comp и RDS (0,9).

3. Среднее накрытие у Smooth составляет +1,9°, у Fat2 +1,4°, у Comp и RDS +3,2°. Таким образом, последние два типа вёсел имеют на более чем один градус большее накрытие, что важно при замене вёсел.

©2025 Валерий Клешнев
